úloha a konštrukcia 3 fázového alternátora
28. 4. 2008
Úloha: mení mechanickú energiu na elektrickú energiu (jednosmerný prúd), dodáva I- do všetkých spotrebičov okrem spúšťača

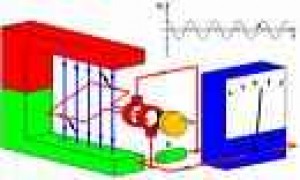

Princíp: elektromagnetická indukcia – rotor (elektromagnet) sa otáča v statore (3 fázy) a vzniká v nich 3fázový prúd, ktorý sa polovodičovými kremíkovými diódami usmerní na jednosmerný.
Konštrukcia:
stator: plechy, 3 fázové vinutie z Cu zapojené do hviezdy (častejšie) alebo do trojuholníka (zriedkavejšie- Favorit, Forman, Pick Up). Každá fáza sa skladá zo 6 cievok zapojených za sebou
rotor: hriadeľ, drápkové póly, budiace vinutie z Cu, 2 Cu zberacie krúžky
veká: polovodičové Si diódy na Al môstikoch(6 výkonových- hlavných/ 3 kladné zabraňujú toku I z AKB do alternátora, 3 záporné diódy/ a 3 pomocné diódy), komôrky pre uhlíky, uhlíky (kefky) z grafitu, polovodičový regulátor
- cez červenú kontrolku nabíjanie (2W pre 12V a 3W pre 24V)
- 5% vlastného vyrobeného prúdu prejde cez budiace diódy
pozn. Úpravy usmerňovačov
1 – zo zenerovými diódami, ktoré obmedzia napäťové špičky a tým chránia alternátor, regulátor aj ostatné súčiastky citlivé na prepätie.

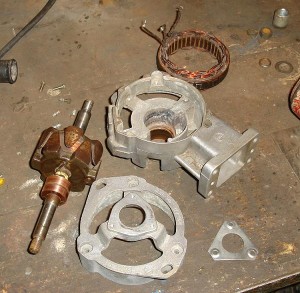

fotogaléria konštrukcie alternátorov
